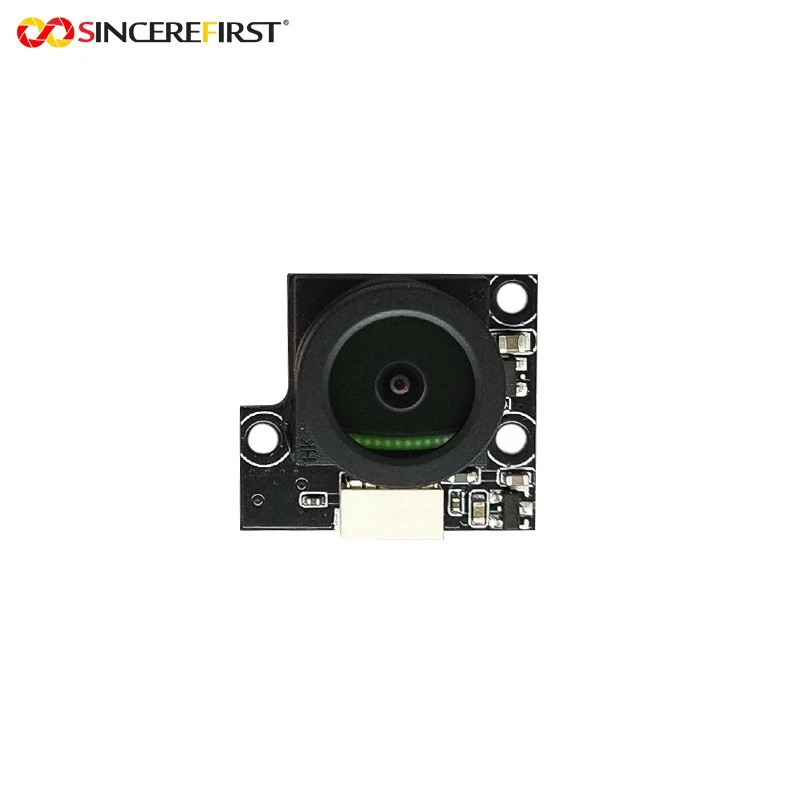

Modul industrijske kamere Omnivision OV9712 s senzorjem visoke hitrosti USB
To je modul industrijske kamere Omnivision OV9712 s senzorjem-Hitrost USB, ki ga je neodvisno razvil SINCEREFIRST. Njegovo jedro vsebuje slikovno tipalo CMOS OmniVision OV9712 1/4-inch. Z izkoriščanjem lastnosti ultra-nizke porabe energije izpolnjuje zahteve za dolgoročno-stabilno delovanje v scenarijih, kot sta industrijsko neprekinjeno spremljanje 24/7 in nenadzorovana varnost. Modul je povezan z 2-milimetrsko lečo s fiksnim fokusom in uporablja zasnovo z veliko zaslonko f/2,5, kar bistveno poveča vnos svetlobe. To omogoča jasne in podrobne slike tudi v slabo osvetljenih okoljih (kot so slabo osvetljene delavnice ali nočna skladišča).
Kot vmesniški modul USB podpira protokol USB 2.0 za-hitri prenos. Z uporabo izvorne ločljivosti senzorja OV9712 doseže realno{4}}časovni prenos videa visoke ločljivosti 1280 × 720 brez-zakasnitve, ki je popolnoma primeren za aplikacije, kot sta industrijska inšpekcija in dinamično spremljanje, ki imajo visoke-zahteve glede delovanja v realnem času. Kar zadeva optično zasnovo, se modul ponaša z ultra-širokim vidnim poljem (FoV) 110 stopinj (vodoravno) × 130 stopinj (diagonalno). Ena leča lahko pokrije območje spremljanja 2-3 tradicionalnih standardnih kamer, kar učinkovito zmanjša stroške uvajanja opreme in zapletenost namestitve.
Modul vključuje vgrajen-čip SM3732 za digitalno obdelavo signalov (DSP), ki nadzoruje popačenje slike na TV popačenje < -88 %. To zagotavlja natančnost slikanja podrobnosti robov majhnih delov na proizvodnih linijah ali mejah oboda, s čimer se odpravijo težave z raztegljivim popačenjem. Obseg ostrenja zajema od 60 cm do neskončnosti in izpolnjuje tako potrebe po spremljanju s-srednje razdalje, kot je preverjanje stanja opreme, kot scenarije spremljanja-na dolge razdalje, kot so tovarniški perimetri. Poleg tega ima modul industrijsko -razred-temperaturno zasnovo (-20 stopinj do 70 stopinj), ki lahko prenese težka okolja, kot so hladilnice ali visoko{19}}temperaturne delavnice. Njegova zgradba je kompaktna in majhna, kar omogoča vgradnjo v različne naprave, ne da bi zasedel odvečni prostor. Njegova osnovna toleranca je nadzorovana znotraj ±0,1 mm, kar zagotavlja natančno poravnavo med integracijo z industrijsko opremo. Izdelek je izdelan s postopkom SMT in visoko natančno proizvodnjo AA ter je opravil mednarodne certifikate, vključno s CE, FCC, RoHS in Reach, kar zagotavlja zanesljivost industrijskega razreda.
- Nizko{0}}power Wide{1}}Arhitektura spremljanja območja: Običajni delovni tok senzorja OV9712 je samo 80mA@3.3V, kar zmanjša porabo energije, medtem ko pokriva obseg spremljanja tradicionalnih rešitev s tremi-lečami, znatno zniža stroške energije in zapletenost toplotne zasnove za uvedbe več-naprav.
- Slikanje z veliko zaslonko: Svetlobna zaslonka f/2,5 v kombinaciji s 1/4--palčnim nizom slikovnih pik izboljša občutljivost za nočni vid, kar omogoča zajem barvne slike v okoljih s šibko svetlobo brez dodatne osvetlitve.
- Izjemno-široko vidno polje: 130-stopinjsko diagonalno vidno polje omogoča-slikanje v enem-posnetku, odpravlja zakasnitve pri sestavljanju slik z več-kamerami in napake pri spajanju-še posebej primerno za-aplikacije v realnem času, kot sta navigacija AGV in prepoznavanje obraza v pametni omarici.
- Vzdržljivost-industrijske stopnje: Strukturna zasnova z natančnostjo ±0,1 mm se upira premikom, ki jih povzročajo vibracije, zaradi česar je primeren za integracijo s CNC stroji in težko industrijsko opremo.
- Prenos-HD v realnem času: USB 2.0 z visoko-hitrostjo prenosa zagotavlja 720P video pretakanje brez zakasnitve, s čimer izpolnjuje-potrebe analize v realnem času opreme za industrijske preglede (kot je odkrivanje napak na komponentah).
- Plug{0}}and-Protokol UVC: Podpira standardni protokol UVC, ne zahteva dodatne namestitve gonilnika in se brezhibno prilagaja sistemom Windows, Linux in Android.
AplikacijaodCameraModule
- Pametne omarice za pakete: en sam modul pokriva 1,2-metra-široko omarico. Algoritem za korekcijo širokokotnega popačenja zagotavlja več kot 98-odstotno uspešnost prepoznavanja za uporabnike, visoke med 1,2 m in 1,9 m, v različnih položajih.
- AGV Warehouse Robot Navigacija: 130-stopinjsko diagonalno vidno polje hkrati zajame zemeljske navigacijske kode in prostorske oznake nad glavo. Zasnova z nizko-porabo energije podpira 8 ur neprekinjenega delovanja brez ponovnega polnjenja.
- Pregled brezpilotnih-nadmorskih letal: Poraba energije 1,2 W podaljša čas letenja za 15 %. 110-stopinjski vodoravni vidni kot zajema 300-kvadratnih metrov veliko tovarniško streho v enem posnetku iz zraka.
- Medicinski monitorji intravenske infuzije: Razpon ostrenja od 60 cm-do-neskončnosti omogoča hkratno spremljanje hitrosti infundiranja in statusa bolnika s stabilno zmogljivostjo v -20-stopinjskih transportnih okoljih s hladno verigo.
- Dvojni-snemalni nadzor bankomata: Ena leča nadomešča tradicionalne dvojne-nastavitve kamer, kar omogoča sinhrono snemanje obraza in delovnih področij, kar zmanjša stroške opreme za 35 %.
Podrobnosti izdelka
|
Ime izdelka |
Širokokotni USB modul kamere |
|
Senzor |
OV9712 |
|
Obseg ostrenja |
60 cm~∞ |
|
Goriščna razdalja |
2 mm |
|
F številka |
2.5 |
|
FOV(H*D) |
110 stopinj * 130 stopinj |
|
DSP |
SM3732 |
|
|
<-88% |
|
Osnovna toleranca |
±0,1 mm |
|
Blagovna znamka |
SINEREFIRST |
pogosta vprašanja
Imate tudi vi ta vprašanja?
Kaj je glavna prednost senzorja OV9712 v tem modulu?
Ključna prednost je izjemno-nizka poraba energije, ki podpira neprekinjeno delovanje 24/7 brez pogostih prilagajanj moči. Odlikuje ga tudi visoka svetlobna občutljivost, ki izboljšuje kakovost slike v slabo-osvetljenih okoljih.
Ali se ta modul lahko uporablja-v delavnicah z visoko temperaturo?
Da, uporablja industrijsko{0}}razred-temperaturno zasnovo (-20 stopinj do 70 stopinj), kar zagotavlja stabilno delovanje v okoljih z visoko temperaturo, kot so delavnice za obdelavo kovin.
Ali so potrebni gonilniki pri povezovanju z osebnim računalnikom?
Dodatni gonilniki niso potrebni. Podpira protokol UVC za funkcijo plug-and-play v sistemih Windows, Linux in Android.
Ali ponujate storitve prilagajanja leč in vidnega polja?
SincereFirst ponuja-storitve prilagajanja na enem mestu, ki omogočajo prilagoditev različnih parametrov, vključno z lečami, FOV in senzorji, z dostavo vzorcev v 7 dneh.
SINCEREFIRST podjetje za proizvodnjo modulov kamere združuje načrtovanje, razvoj, proizvodnjo in prodajo. Dobavimo lahko pripravljene module kamere FPC in USB od 0,3 do 108 milijonov slikovnih pik in modul endoskopske kamere s premerom 0,9 mm ~ 8,0 mm. Naši izdelki se pogosto uporabljajo na različnih področjih, kot so oprema AIoT, pametni dom, pametna medicina, inteligentni transport, samodejna vožnja, inteligentna varnost, inteligentno skladiščenje, skeniranje, robot, UAV, medicinski endoskop, industrijski endoskop, računalnik, inteligentni terminali itd.
Če iščete proizvajalce in dobavitelje modula kamere ali senzorja kamere, nas kontaktirajte za ceno modula kamere in podrobnejšo predstavitev. SINCEREFIRST je vodilno visoko{1}}tehnološko podjetje, specializirano za proizvajalce integriranih optičnih naprav in ponudnike rešitev sistemov za optično slikanje. Na prodaj so različne vrste modulov kamere in senzorjev kamere, podpirajo pa tudi prilagajanje za vse vaše potrebe in rešitev vaših težav.
